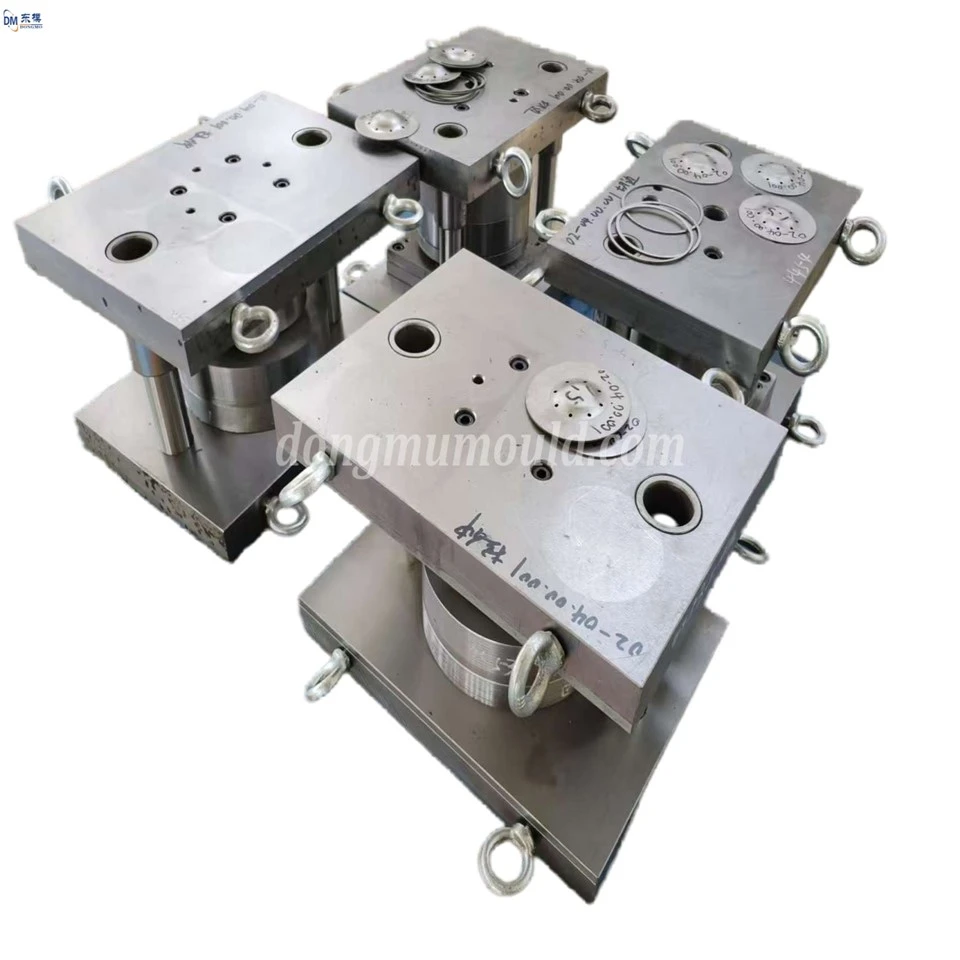

Produzione di stampi di precisione per stampaggio metalli; Stampi progressivi per stampaggio metalli

I. Progettazione scientifica e ragionevole

Utilizza il software CAD per la progettazione della struttura dello stampo e il software di simulazione CAE per simulare il flusso del materiale e la deformazione dello stampo durante il processo di stampaggio, prevedere potenziali errori e ottimizzare la struttura. La progettazione della struttura dello stampo deve garantire rigidità; per la base dello stampo è necessario utilizzare ghisa o acciaio legato ad alta-resistenza per evitare deformazioni durante lo stampaggio. Le tolleranze dimensionali dei componenti chiave dello stampo devono essere ridotte di 0,01-0,02 mm in base ai requisiti delle parti stampate. La distanza tra pilastri di guida, manicotti di guida e punzoni/matrici deve essere controllata entro 0,005-0,01 mm per ridurre l'accumulo di errori di assemblaggio.

II. Materiali di alta-qualità e processo di lavorazione di precisione

Dai la priorità all'uso di acciai per matrici di alta-qualità come H13, SKD11 e DC53 per punzoni, matrici e basi per matrici, evitando materiali con elevate impurità e prestazioni irregolari. Per la lavorazione è necessario utilizzare apparecchiature ad alta-precisione come fresatrici CNC, taglio a filo ed elettroerosione, controllando la precisione della lavorazione entro ±0,005 mm. Dopo ogni processo di lavorazione, è necessario utilizzare una macchina di misura a coordinate per controllare le dimensioni e eventuali deviazioni devono essere corrette immediatamente. Il trattamento termico utilizza la tempra sotto vuoto seguita da un trattamento criogenico profondo, con la temperatura controllata a 1050-1080 gradi e mantenuta per 2-3 ore per eliminare lo stress interno nel materiale e prevenire la deformazione dopo la lavorazione dello stampo.

III. Assemblaggio e debug rigorosi

Durante l'assemblaggio dello stampo, comparatori e spessimetri vengono utilizzati per controllare i giochi di ciascun componente, garantendo uno scorrimento regolare e senza ostacoli delle colonne di guida e delle boccole e un allineamento preciso del punzone e della matrice. Dopo l'assemblaggio vengono eseguiti lo stampaggio di prova e il debugging, stampando 10-20 campioni. Il controllo dimensionale dei particolari stampati avviene tramite proiettore e calibri. Se vengono rilevate deviazioni, le posizioni del punzone e della matrice, la forza del premilamiera o il gioco dello stampo vengono regolate fino a quando le dimensioni delle parti stampate soddisfano i requisiti di progettazione prima della produzione in serie.

IV. Manutenzione e gestione standardizzate

Ogni giorno, prima di avviare la macchina, controllare il sistema di lubrificazione dello stampo e aggiungere grasso speciale per garantire una lubrificazione sufficiente delle parti mobili come pilastri di guida, boccole e molle, prevenendo l'usura che potrebbe portare a deviazioni dimensionali. Stabilire un registro di gestione degli stampi per registrare il numero di volte in cui gli stampi vengono utilizzati, i tempi di manutenzione e le condizioni di usura. Ogni 5000 pezzi prodotti, utilizzare una macchina di misura a coordinate per verificare le dimensioni chiave dello stampo. Se l'usura supera le tolleranze, lucidare e riparare tempestivamente o sostituire le parti vulnerabili.

V. Innovazione tecnologica continua e sviluppo dei talenti

Installa sensori di vibrazione e temperatura sugli stampi e collegali a un sistema di monitoraggio intelligente per monitorare lo stato operativo dello stampo in tempo reale. Se viene rilevata un'anomalia, arrestare immediatamente la macchina per indagare per evitare che gli errori si aggravino. Organizzare regolarmente la formazione del personale tecnico, concentrandosi sulla lavorazione di stampi di precisione, sull'assemblaggio e sul debugging e sulle capacità di rilevamento degli errori. Solo coloro che superano la valutazione possono lavorare, garantendo che gli operatori possano controllare accuratamente tutti gli aspetti della lavorazione e dell'utilizzo degli stampi, riducendo l'errore umano.
